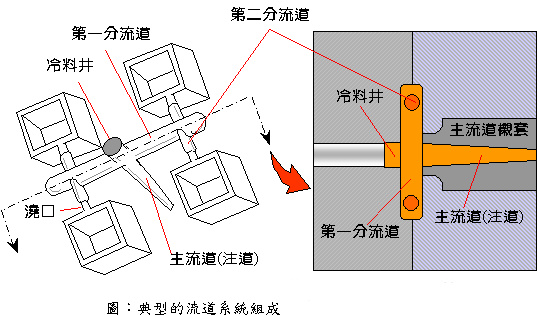

普通的流道系統(Runner System)也稱作澆道系統或是澆注系統
1.主流道：也稱作主澆道
、注道(Sprue)或豎澆道2.分流道：也稱作分澆道或次澆道
3.澆口：也稱為進料口
。是分流道和模穴間的狹小通口，也是最為短小肉薄的部分。作用在于利用緊縮流動面而使塑料達到加速的效果，高剪切率可使鋁液流動性良好;黏滯加熱的升溫效果也有提昇料溫降低黏度的作用。在成型完畢后澆口最先固化封口，有防止鋁液回流以及避免模穴壓力下降過快使鋁合金壓鑄件產生收縮凹陷的功能。成型后則方便剪除以分離流道系統及鋁合金壓鑄件。4.冷料井：也稱作冷料穴。目的在于儲存補集充填初始階段較冷的鋁料波前
，防止冷料直接進入模穴影響充填品質或堵塞澆口，冷料井通常設置在主流道末端，當分流道長度較長時，在末端也應開設冷料井。設計基本原則
模穴布置(Cavity Layout)的考慮
1.盡量採用平衡式布置(Balances Layout )。
2.模穴布置與澆口開設力求對稱
，以防止壓鑄模具受力不均產生偏載而發生撐模溢料的問題3.模穴布置盡可能緊湊以縮小模具尺寸。
流動導引的考慮
1.能順利地引導鋁液填滿模穴
2.盡量避免鋁液正面衝擊直徑較小的型芯
熱量散失及壓力降的考慮
1.熱量損耗及壓力降越小越好。
2.流程要短
3.流道截面積要夠大
4.盡量避免流道彎折及突然改變流向(以圓弧角改變方向)。
5.流道加工時表面粗糙度要低
6.多點進澆可以降低壓力降及所需射壓
流動平衡的考慮
1.一模多穴(Multi-Cavity)充填時
2.分流道盡量採用自然平衡式的布置方式(Naturally-Balanced Layout)
3.無法自然平衡時採用人工平衡法平衡流道
。廢料的考慮
在可順利充填同時不影響流動及壓力損耗的前提下，減小流道體積(長度或截面積大小)以減少流道廢料產生及回收費用
。冷料的考慮
在流道系統上設計適當?shù)睦淞暇?Cold Slug Well)
、溢料槽以補集充填初始階段較冷的鋁料波前，防止冷料直接進入模穴影響充填品質。排氣的考慮
應順利導引鋁料填滿模穴
，并使模穴內空氣得以順利逃逸，以避免包封燒焦的問題。鋁合金壓鑄件品質的考慮
1.避免發生短射
、毛邊、包封、縫合線、流痕、噴流、殘馀應力、翹曲變形、模仁偏移等問題。2.流道系統流程較長或是多點進澆(Multiple Gating)時
，由于流動不平衡、保壓不足或是不均勻收縮所導致的成品翹曲變形問題應加以防止。3.產品外觀性質良好
，去除修整澆口方便，澆口痕(Gate Mark)無損于鋁合金壓鑄件外觀以及應用。生產效率的考慮
盡可能減少所需的后加工
，使成形週期縮短，提高生產效率。頂出點的考慮
需考慮適當?shù)捻敵鑫恢靡员苊怃X合金壓鑄件脫模變形
。使用塑料的考慮
黏度較高或L/t比較短的塑料避免使用過長或過小尺寸的流道。
