壓鑄鋅合金該怎么設計模具流道

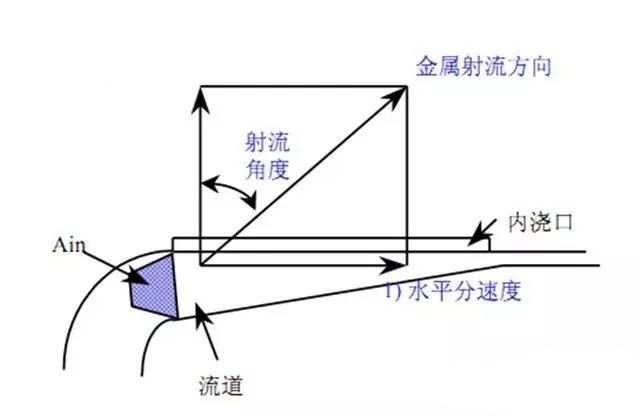

，但是不是意味著可以隨意控制射流角度。射流角度只能控制在25°到45°之間。超出后就無法控制。

3

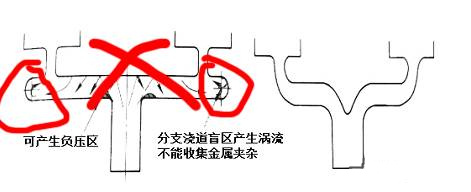

、模具內澆口的Y型三角區設計

流道離開模腔的長度不能超過10-15mm

表面質量高選擇有澆口的Y型連接區

表面質量要求低點的，選擇無澆口的Y型連接區

同時要注意澆口不斷的收縮

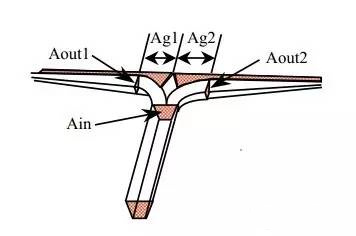

，有澆口的注意：Ain>110%x(Aout1+Aout2+Ag1+Ag2)

無澆口的Y型連接區注意：Ain>110%(Aout1+Aout2)

4

、內澆口與型腔鏈接時應注意的

（1）避免壓鑄鋅合金直接沖擊型壁，容易粘膜

（2）應增加斜面或圓角

，避免壓鑄鋅合金的沖擊，可以使用較高充型速度。

5

、模具的流道截面

（1）理想的流道截面形狀——圓形

實際是梯形截面

。扇形流道和澆口之間的連接部分往往做成10到45度的角度。這樣更有利于增強散熱，特別是當模具兩半都有模腔的時候。

（2）梯形有2種，一種是連接澆口的

，是45°，另一種是不連接澆口的，用于過度的，過度的則10°。

6、模具橫澆道設計

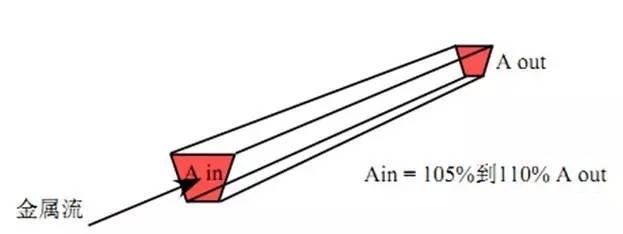

（1）主流道的設計也應該有截面收縮

。收縮率在5%到10%之間

（2）橫澆道一個是連接橫澆道

，一個是直澆道，澆道怎么選呢？

一般選擇梯形的截面

，這樣才能使金屬液不斷加快速度，使壓力不斷加強。

7

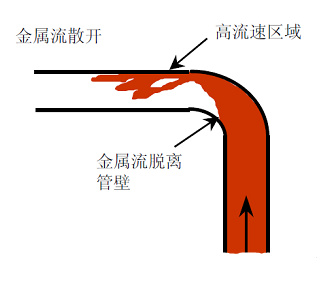

、流道的截面在拐彎處非常重要

如果是急拐彎

，接近直角，一般是會有卷氣，若拐彎角度加大些，比較圓潤的彎，適當在拐彎處收縮比率在10%左右
