各種鋁合金壓鑄的澆口系統解析

；鋁合金壓鑄件表面有澆口移除留下的痕跡，較不美觀；壓力損失大。總而言之，會增加加工的工時，還會留下報廢的隱患。

3

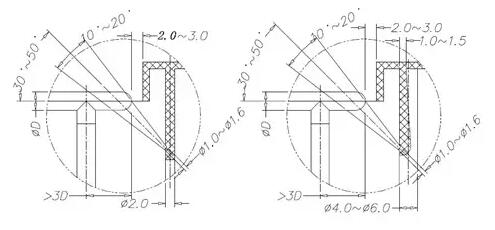

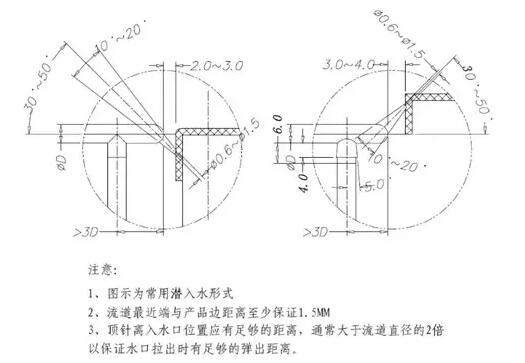

、潛伏式澆口

潛伏式澆口的兩種方式：

（1）潛后模：鋁合金壓鑄件的內部結構（筋位

、柱位）；推桿位。

（2）潛前模：直接潛產品的外表面

潛伏式澆口的優

、缺點

優點：

澆口與產品可自動分離，節省后加工工程

；進膠位置可自由選擇，殘痕少，模具結構相對簡單。

缺點：壓力損失大

，只能夠適用于小型的鋁合金壓鑄件。

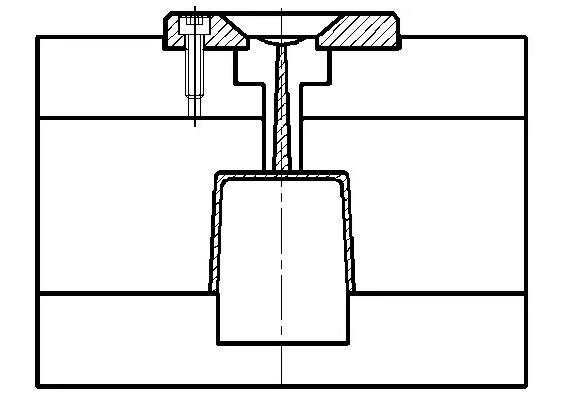

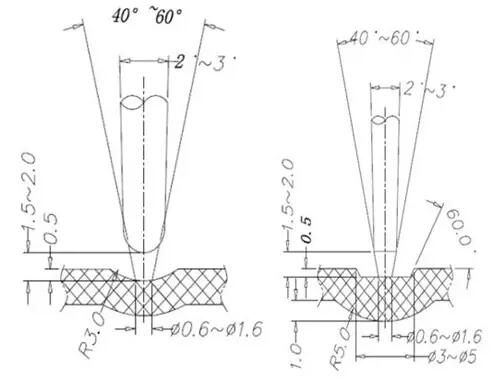

4、點澆口

截面形狀小如針點的澆口

。（圓形截面Φ0.5~Φ1.8）

分流道開設在A板和水口板之間

，可單邊開設，亦可兩邊同時開設。

經常是在A板背面單邊開設

。

優點：

去除澆口后，鋁合金壓鑄件上留下的痕跡不明顯

。

可利用開模動作自動拉斷

。

可采用多點進料，從而縮短流程

，減少熔接痕。

澆口附近殘留應力小，多點可以減少鋁合金壓鑄產品變形
